I moduli pic-sms

I pic-sms sono i moduli a collegamento seriale con i quali è possibile realizzare potenti ed economici telecontrolli gsm bidirezionali dalle molteplici funzioni. Nati quasi un decennio fa, quando il prezzo dei telecontrolli gsm era per molti proibitivo, consentivano l'interfacciamento ed il riutilizzo dei telefonini commerciali in dismissione; successivamente, quando i cavi di connessione seriale dei cellulari sono stati sostituiti dai cavetti usb, i pic-sms hanno ristretto il loro campo di applicazione all'interfacciamento dei modem gsm seriali.

Con la diminuzione del costo dei moduli gsm, che hanno reso l'acquisto dei telecontrolli gsm accessibile e alla portata di tutti, i pic-sms hanno perso competitività nei confronti dei modelli più evoluti esposti sul sito.

Pertanto, la produzione dei pic-sms in serie è stata limitata agli stock su commissione; la tecnologia dei pic-sms resta disponibile per i clienti che, avendo a disposizione uno stock significativo di modem gsm da destinare ad applicazioni di telecontrollo, volessero richiedere la fornitura di un lotto di uno dei modelli pic-sms già realizzati in passato o la realizzazione di una scheda custom, personalizzata per forma, dimensioni e funzionalità.

A titolo orientativo, di seguito è riportata una breve sintesi relativa a questa tipologia di prodotti e la documentazione di dettaglio, scaricabile in formato pdf, che ne descrive in modo completo  le caratteristiche hardware, le applicazioni e le modalità  d'uso.



I moduli pic-sms sono dispositivi dotati di microprocessore che implementano una serie di funzioni predefinite, per il controllo a distanza delle uscite (accensione e spegnimento) e degli ingressi analogici e digitali (lettura del valore analogico dei convertitori adc e dello stato logico degli ingressi digitali); l'interazione con l'utente avviene a distanza, tramite messaggi sms e chiamate telefoniche, collegando al pic-sms un dispositivo gsm (un modem gsm o un cellulare compatibile).



Più in generale, i pic-sms sono in grado di:

  • riconoscere e configurare il tipo di dispositivo gsm collegato

  • ricevere e decodificare messaggi sms di comando e di interrogazione, sia in formato txt che in formato pdu

  • eseguire i comandi ricevuti e comunicarne l'esecuzione mediante un sms o uno squillo di conferma

  • rispondere via sms alle interrogazioni di lettura dello stato degli ingressi (sia digitali che analogici), o alle richieste di riepilogo delle parametrizzazioni impostate

  • ricevere chiamate in arrivo, riconoscendo il chiamate e rendendolo operativo solo se abilitato

  • inviare autonomamente messaggi e/o squilli telefonici di allarme ai numeri impostati, a fronte di una variazione degli input digitali o al superamento di valori di soglia programmabili letti dagli ingressi adc

Grazie all'implementazione di queste funzioni, l'utente può ad esempio:

  • attivare e disattivare i pin di output azionabili a distanza tramite sms (comandi on/off), ossia accendere e spegnere a distanza apparecchiature elettroniche e carichi elettrici

  • effettuare attivazioni a costo zero di apposite uscite dedicate, comandabili mediante squillo di telefono gratuito

  • leggere lo stato corrente delle uscite

  • effettuare la tele-lettura dello stato corrente degli ingressi digitali ed il valore analogico rilevato dagli ingressi adc

  • ricevere un allarme (via sms e/o via squillo di telefono), al verificarsi di eventi particolari, rilevati dagli ingressi digitali ed analogici

  • attivare la funzione di ascolto ambientale, per verificare cosa succede nel luogo sottoposto a monitoraggio

  • selezionare via sms le opzioni di funzionamento, per configurare il dispositivo nella modalità operativa più consona alle proprie esigenze

Home

Telecontrolli gsm e gprs

     compact-alarm

     mini-slim

     video-alarm

     big-compact sd-usb tts-dtmf

     interfacce seriali per gsm esterno

Telecontrolli gsm-gprs con GPS

Telecontrolli via rete

Wireless short-range

Accessori

Esempi applicativi

Prodotti e Servizi

Acquisti on-line

Contatti

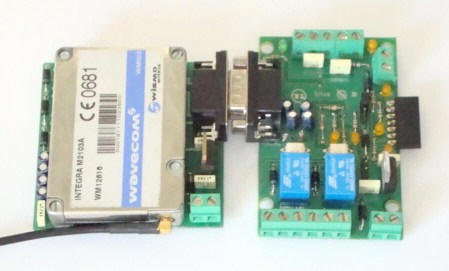

versione digital "digi-relè"

  • 2 uscite digitali con led

  • uscita speciale apri-cancello

  • 2 uscite con relè integrati

  • 4 ingressi digitali / allarme

  • mini-rubrica (2 numeri)

  • testi programmabili

  • attivazione on/off, impulsiva e temporizzata delle uscite

  • allarmi via sms e/o squillo telefonico (configurabile)

  • alimentazione 8-30Vcc

  • uscita fissa per alimentazione diretta cellulare

Adobe PDF

modulo picsms digi-relè standard

Adobe PDF

modulo picsms digi-relè vers. light

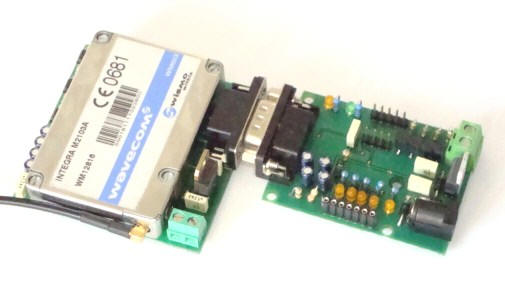

versione con ingressi analogici adc

  • 4 uscite digitali con led

  • 1 uscita speciale apri-cancello

  • 3 ingressi analogici convertitori adc

  • 1 sensore di temperatura integrato

  • 2 ingressi digitali / allarme

  • allarmi analogici con soglie programmabili

  • mini-rubrica estesa (2+12 numeri)

  • alimentazione 8-30Vcc

  • uscita fissa per alimentazione diretta cellulare



Adobe PDF

modulo picsms con adc

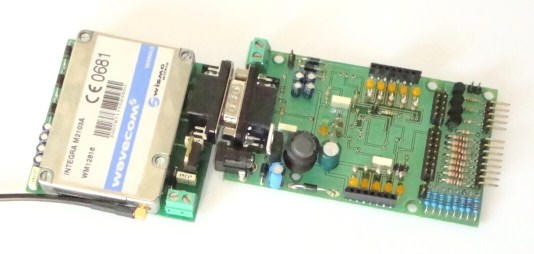

versione big

  • 8 uscite digitali con led

  • attivazione on/off, impulsiva e temporizzata delle uscite

  • 2 uscite speciali: apri-cancello e bistabile

  • 4 ingressi digitali / allarme

  • allarmi via sms e/o squillo telefonico

  • allarmi impostabili su un unico fronte di variazione

  • 8 ingressi analogici, 4 dei quali con allarmi analogici (con soglie impostabili via sms)

  • doppia modalità d'accesso degli ingressi

  • rubrica estesa di 1024 numeri secondari

  • funzione apri-cancello evoluta

  • testi I/O programmabili

  • connessione diretta schede relè

  • uscita per alimentazione cellulare

  • programmabile via pc, tramite sw o hyperterminal

Adobe PDF

modulo picsms big
